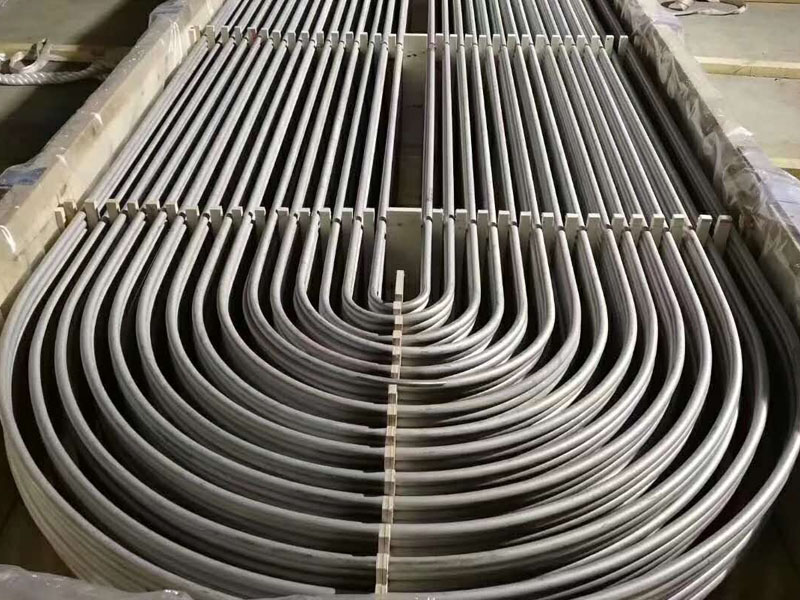

不銹鋼U型管的硬度如何需要看它材質(zhì)類型和加工工藝對比！

材質(zhì)決定了不銹鋼U型管的基礎硬度：

奧氏體不銹鋼?（如304/316）：硬度通常為HB 150-200（洛氏硬度HRB 80-90），屬中等硬度范圍，碳含量低且含鎳鉻元素，具備良好延展性。

雙相不銹鋼?（如2205）：硬度可達HRC 28-32（HB 290-320）?，因鐵素體-奧氏體雙相結構強度更高，但韌性仍優(yōu)于馬氏體鋼。

?高碳馬氏體鋼?（如420）：硬度可超HRC 50?，但極少用于需彎曲的U型管。

工藝對不銹鋼U型管的硬度影響如下：

冷拔或冷軋工藝會顯著提高硬度（加工硬化），如304經(jīng)冷加工后硬度可提升至HRB 95?。

固溶處理能消除加工硬化，恢復材料原始韌性，適用于需后續(xù)彎曲的管材。

雙相鋼U型管如果用于腐蝕環(huán)境，彎曲后需重做固溶處理，避免σ相析出導致脆性?。
