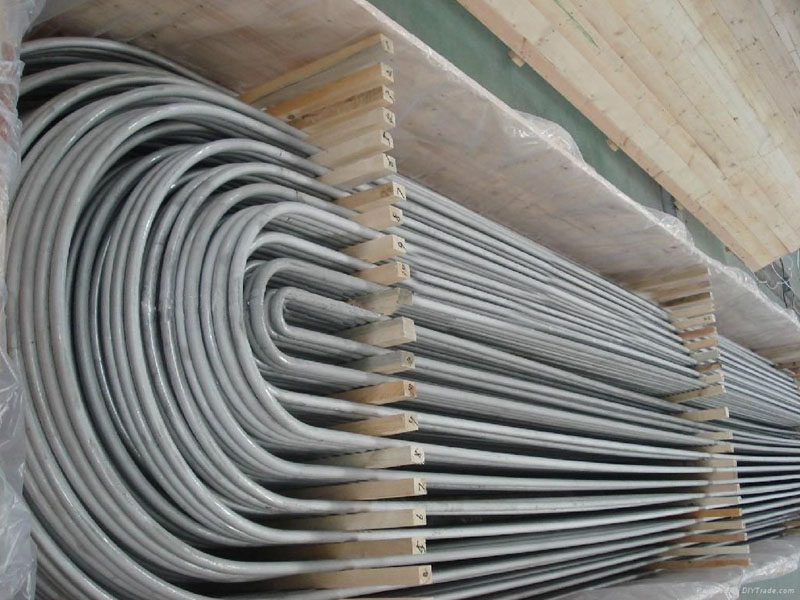

不銹鋼U型管的檢驗，核心是圍繞 “能不能安全用、會不會漏、耐不耐造” 展開，畢竟它常用來輸送介質(zhì)、換熱（比如換熱器里的 U 型管），任何小缺陷都可能導(dǎo)致漏液、失效。下面把要檢驗的關(guān)鍵地方拆成5類，一看就懂：

首先是外觀和尺寸 —— 先看 “顏值” 和 “身材” 對不對肉眼能直接觀察的地方，最容易發(fā)現(xiàn)明顯問題：

看表面：U 型管的管壁（尤其是彎曲的 “U 型底部”）不能有劃痕、凹陷、銹斑，更不能有裂紋 —— 這些地方會成為 “薄弱點”，一受壓力就可能裂；管口邊緣要平整，沒有毛刺，不然安裝時對接不上，還會刮傷密封墊。

量尺寸：重點測 3 個數(shù)據(jù) ——①U 型的 “彎曲半徑”（比如設(shè)計要求彎成 10 厘米半徑，實際不能差太多，不然安裝時卡不進(jìn)設(shè)備）；②兩端管口的 “對齊度”（U 型管兩端要平行，不能歪歪扭扭，不然沒法和法蘭、接頭對接）；③壁厚（尤其是彎曲處，不能因為彎管時被壓薄 —— 比如原本壁厚 3 毫米，彎后變成 2 毫米，就容易被介質(zhì)壓力撐爆，得用卡尺在直段、彎段都量幾遍）。

其次是材質(zhì)和成分 —— 查 “身份” 對不對，有沒有 “摻假”不能光看表面是不銹鋼，得確認(rèn)它是不是你要的材質(zhì)（比如 304、316L、2205），成分夠不夠格：

用 “光譜儀” 測成分：比如要 316L，就得測鉻（≥16%）、鎳（≥10%）、鉬（≥2%）的含量，不能少了關(guān)鍵元素 —— 少了鉬，耐腐蝕性會大打折扣，用在含氯的介質(zhì)里（比如海水）很快就會銹。

查材質(zhì)證明：供應(yīng)商得提供 “材質(zhì)報告（MTR）”，證明這根管子的原材料符合標(biāo)準(zhǔn)（比如國標(biāo) GB/T 14976），不是用廢鋼熔鑄的 “劣質(zhì)管”。

然后是密封性 —— 最關(guān)鍵的 “防漏測試”，漏了就廢了U 型管大多用來走液體、氣體（甚至高壓介質(zhì)），密封性是 “生命線”，必須嚴(yán)測：

做 “壓力試驗”：最常用的是 “水壓試驗”—— 把 U 型管灌滿水，然后加壓到設(shè)計壓力的 1.5 倍（比如設(shè)計扛 10 公斤壓力，就加到 15 公斤），保壓 30 分鐘，看管壁、管口、彎曲處有沒有漏水、滲水；如果管子怕水（比如要輸送怕潮的介質(zhì)），就用 “氣壓試驗”，加壓后在接口、彎處涂肥皂水，看有沒有氣泡（有氣泡就是漏了）。

查接口密封：如果 U 型管兩端帶法蘭、螺紋，要測密封面有沒有劃痕、變形，裝上密封墊后加壓，確保介質(zhì)不會從接口縫隙滲出來。

接著是內(nèi)部質(zhì)量 —— 查 “隱藏毛病”，肉眼看不到的隱患表面沒問題不代表內(nèi)部好，得用 “無損檢測” 查內(nèi)部的小缺陷：

測 “壁厚均勻度”：用超聲波測厚儀，在 U 型管的直段、彎段多測幾個點，看壁厚是不是均勻 —— 比如有的地方厚 3 毫米，有的地方厚 2.5 毫米，不均勻的話，薄的地方容易先壞。

找 “內(nèi)部缺陷”：用 “渦流檢測”（測表面下的小裂紋、氣孔）或 “滲透檢測”（測表面細(xì)微裂縫），重點查 U 型彎曲處 —— 彎管時內(nèi)部容易產(chǎn)生 “微裂紋”，剛開始看不見，一用就會擴(kuò)大漏水；如果是焊接成型的 U 型管（比如兩段管子焊成 U 型），還要用 “射線檢測” 查焊縫里有沒有砂眼、未焊透（這些都是漏點）。

最后是力學(xué)性能 —— 測 “扛造能力”，能不能扛住壓力、溫度變化U 型管會受壓力、冷熱交替（比如換熱器里的冷熱介質(zhì)），得測它的強(qiáng)度和韌性：

做 “拉伸試驗”：取一段同材質(zhì)的管子樣品，拉到斷，看它能承受多大拉力 —— 拉力不夠的話，高壓下會被拉裂。

做 “彎曲試驗”：模擬 U 型管的彎曲過程，把樣品再彎一次，看會不會裂 —— 如果彎了就裂，說明材質(zhì)太脆，用的時候容易斷。

高溫 / 低溫測試：如果用在高溫（比如 200℃以上）或低溫（比如零下幾十度）環(huán)境，還要測在對應(yīng)溫度下的強(qiáng)度 —— 比如高溫下會不會變軟變形，低溫下會不會脆裂。

簡單說，不銹鋼 U 型管的檢驗，就像給它做 “全面體檢”：外觀查有沒有外傷，尺寸查合不合身，材質(zhì)查身份對不對，密封性查防不防漏，內(nèi)部質(zhì)量查有沒有隱藏病，力學(xué)性能查扛不扛造 —— 全查一遍，才能放心用在設(shè)備里。
